深度解析:压力扫描阀整体解决方案在小型燃气轮机测试中的深度应用

2024-06-07

内容导读:现代燃气轮机是一种以连续流动的气体为工质带动叶轮高速旋转,将燃料的能量转变为有用功的叶轮式机械。燃气轮机核心部件包括压气机、燃烧室和涡轮。根据燃气轮机覆盖的功率范围,可分为重型、中型、小型和微型燃气轮机。在小型燃气轮机的性能研发中,温特纳利用其在流场测控中的一系列核心产品优势,为客户提供了一系列核心产品。例如探针、智能压力扫描阀(WTN DAQ-P-1604S)、热电偶采集仪(WTN DAQ-T-1602)及数据采集软件(Wind Lab X)等产品客为客户采集总温、总压、静压等参数提供了有力保障。

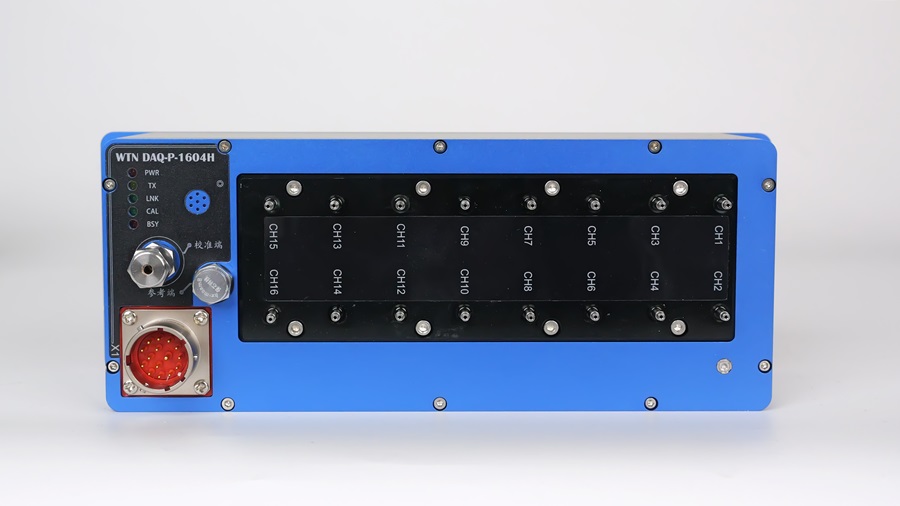

温特纳压力扫描阀

一、探针的具体作用分析

温特纳的探针产品中包含五孔探针三孔探针等多款系列产品。其中温特纳的总压探针、总温探针、总压总温复合探针及高温探针在小型燃气轮机性能研发中具有重要作用。

1. 精确测量流场参数

总压探针能够准确测量燃气轮机内部或进排气系统中的静态压力,而总温探针则用于测量气体的总温,两者结合可以为研究燃气轮机内部复杂的热力学过程提供基础数据。这对于评估燃烧效率、热管理以及优化燃烧室设计至关重要。

2. 复合探针的优势

温特纳总压总温复合探针集成了总压和总温测量功能于一体,减少了对流场的干扰,提高测量精度的同时降低了安装复杂度,有助于更具体地分析流体状态,特别是在空间受限的小型燃气轮机中,复合探针的应用尤为重要。

3. 高温环境适应性

高温探针特别设计用于承受燃气轮机内部的高温条件,即使在高达800℃的环境下也能稳定工作,确保在各种工况下依然能获取准确数据,这对于研究燃气轮机在高负荷运行下的性能表现和耐久性测试非常关键。

4. 优化设计与性能调试

通过这些探针的测量数据,工程师可以更好地理解燃气轮机内部的气流分布、温度场分布,进而在研发过程中注重对优化叶片设计、燃烧室几何结构以及冷却系统研发,对提高燃气轮机的效率,降低燃料消耗,减少排放,增强整体性能。

5. 故障诊断与维护

在燃气轮机的日常运行和维护中,探针也可用于监测关键部位的性能变化,及时发现异常情况,从而提前采取维护措施,延长设备寿命。

6. 定制化解决方案

温特纳提供的定制化探针服务,意味着可以根据小型燃气轮机的具体要求,设计出最适合的探针类型和尺寸,确保测量的准确性与可靠性,满足不同研发阶段和特定应用场景的需求。

二:压力扫描阀在研发中的作用分析

温特纳压力扫描阀主要通过其高度集成的传感与数据处理能力,为燃气轮机的性能测试与优化提供关键的总压(即动压)、静压以及其他相关参数的精准测量,其具体作用如下:

1. 多点数据采集

温特纳压力扫描阀内置的16个高精度压力传感器及大气压力与大气温度传感器,可在“运行模式(RUN)”“校准模式(CAL)”“吹扫模式(PURGE)”间自由切换,有效提升了使用的便捷性和工作效率。并能做到对燃气轮机内部或外部多个关键位置的流体压力进行同时或连续测量。这种能力对于理解燃气轮机内部复杂流场的分布至关重要,有助于优化气流路径,提高燃烧效率。

2. 动态压力测量

在小型燃气轮机的运行过程中,温特纳压力扫描阀可以实时监测动压(总压)和静压的变化,这对于在研发过程中分析机器的燃烧过程、气流速度、涡轮负载状况等具有重大意义。动压反映了流体携带的动能,而静压则与流体的密度和压力状态相关,二者结合可以推算出流体的总能量状态。

3. 精确校准与补偿


温特纳压力扫描阀内置有自动校准和温度补偿功能,能够消除环境因素如温度变化对测量结果的影响,确保数据的高精度与一致性。在高温高压的燃气轮机环境中,这一点尤为重要。

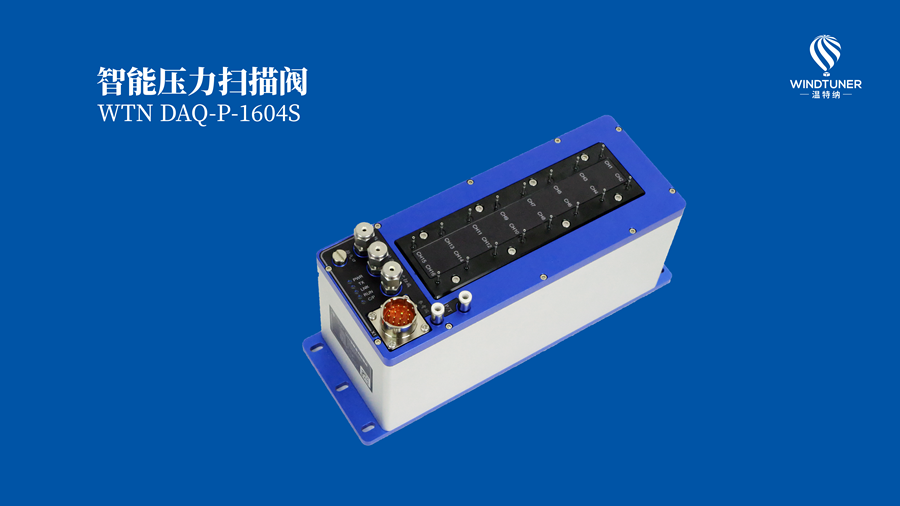

温特纳压力扫描阀

4. 数据处理与分析

通过与配套的软件系统(如WindLabX)连接,温特纳压力扫描阀可以自动采集数据,进行实时分析处理,如生成压力分布图、流场可视化等,帮助工程师快速识别气流不均匀性、涡流区域等问题,为设计调整提供直观依据。

5. 优化设计验证

燃气轮机的设计验证阶段,压力扫描阀提供的详细压力数据有助于验证CFD(计算流体动力学)仿真结果,对比理论模型与实际运行数据,指导设计优化,确保新设计的燃气轮机能按预期工作。

三:高灵敏度的热电偶采集仪在研发中的作用分析

1. 广泛的热电偶兼容性

温特纳的热电偶采集仪每一路通道可单独配置K/T/N/S/B/R等多种规格的热电偶,适应不同的温度测量范围和环境要求,确保在燃气轮机内部的不同温度条件下(可达上千摄氏度)也能稳定工作,满足小型燃气轮机研发的多样化需求。

2. 高灵敏度与快速响应

高灵敏度设计使得该采集仪能够迅速捕捉温度的微小变化,这对于快速响应控制策略、防止热应力累积导致的材料疲劳或损坏极为重要,从而提高了燃气轮机的可靠性和安全性。

3. 数据实时处理与分析

热电偶采集仪与温特纳的数据采集软件(如Wind Lab X)结合使用,WTN DAQ-T-1602可以实时传输温度数据,进行分析,如温度场模拟、热效率评估和故障预警,为工程师提供即时的决策支持,加速研发进程。

目前温特纳可以为客户提供气动探针定制及校准、压力扫描阀等数据采集设备定制、以及配套控制系统研发与制造、软件开发等全套的风洞实验服务。温特纳一整套解决方案的整合,不仅仅是对硬件设备的简单堆砌,还极大提升了研发团队对燃气轮机性能优化的精准度与效率。通过压力扫描阀等产品可深入洞察燃气轮机运行的每一个细微环节,客户能够精准定位效率瓶颈,优化燃烧效率,减少燃料消耗,同时增强设备的可靠性和延长使用寿命。温特纳压力扫描阀、探针等高科技检测设备的集成应用,不仅是对技术边界的探索,更是为客户创造可持续价值、推动能源行业绿色高效发展的强力引擎。
