一分钟读懂五孔探针风速仪算法详解

2024-05-31

五孔探针风速仪的内部算法技术,是一种将五孔探针测量到的压力数据转化为气流速度和方向的数学处理过程。主要基于其先进的五孔探针和三维非对向线性插值算法。这种算法能够在不同的流场条件下,精确地测量和计算流速、流向、总压和静压等参数。这也是五孔探针风速仪核心优势之一,它确保了风速测量的高精度和可靠性。

五孔探针通过五个精确布置的孔,一个中心孔测量总压,四个周边孔测量静压,捕捉流场中的压力分布。其中心孔专注于精确获取总压测量值,而环绕的四个孔则致力于检测静压,这一设计有效地捕捉了流场中的压力分布信息,为设备内部算法提供了核心计算依据。

五孔探针风速仪使用了压力扫描阀,并采用高低温补偿算法,这种算法能够更准确地测量流场中的速度、方向等参数,尤其是在高速中表现出色。

五孔探针风速仪的内部算法,首先通过计算中心孔测得的总压与周边孔静压的差值,反映流体的动压,即与流速相关的压力部分。利用伯努利方程原理、动压、大气压力和气体常数等参数,将压力差转换为速度信息。动压与流速的平方成正比,因此通过压力差即可计算出局部气流的速度大小。

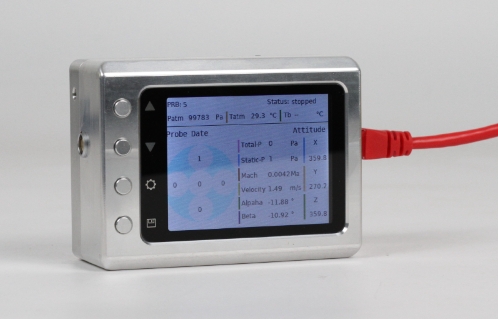

温特纳五孔探针风速仪


五孔探针风速仪通过内部算法,将四个静压孔的数据组合成一个矢量,通过矩阵运算和预先标定的转换矩阵,可以解算出流体速度的三个分量(x、y、z方向),从而得到完整速度矢量。根据速度矢量的方向,通过三角函数计算,确定流体相对于探针轴线的具体流向角。算法中还会考虑温度等环境因素,通过预设的AI补偿公式调整测量结果,以提高在不同条件下的测量精度。

温特纳科技匠心独运,精心打造了先进的数据采集与分析软件系统。这些前沿工具不仅能够高效地处理浩瀚如海的数据集,而且擅长深度剖析,确保信息价值的即时呈现。它们如同智慧之眼,帮助用户更好地理解和利用这些数据,进而将复杂数据转化为有力的决策支撑,实现数据价值的最大化利用。

温特纳五孔探针风速仪,凭借其核心内部算法技术贯穿从硬件构造到顶端的软件开发领域,实现了测试技术的飞跃。精密的内部算法技术也确保了五孔探针风速仪在面对多样化的流场测试挑战时保持高精度和高效率。
