在飞行器设计、风力发电规划、汽车研发，还是建筑风环境评估，准确掌握气流的速度、流向、压力等参数，都是优化设计、提升性能、确保安全的重要前提。在此背景下，温特纳公司推出的微型五孔探针风速仪凭借杰出的性能、高精度、多功能以及便捷的操作特性，迅速成为气流测量领域的佼佼者。今天我们来看一下五孔探针风速仪的相关资料。
一、五孔探针风速仪是什么和背景
五孔探针风速仪是一种先进的三维流场测量工具，通过独特的设计和过硬的技术，为科研人员提供了实时、准确且全面的气体流动特性数据。

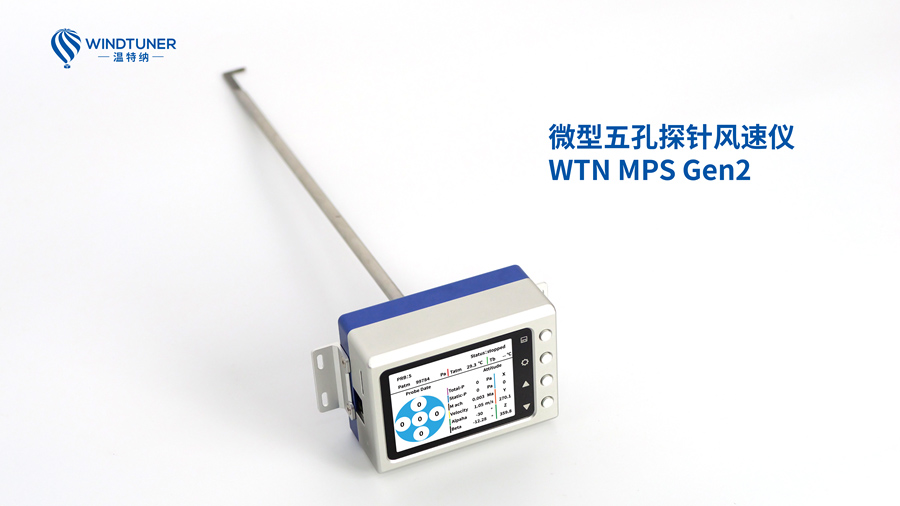

随着科学技术的飞速发展，对气流特性的测量要求也日益提高。传统风速仪在精度、稳定性、响应速度等方面已难以满足复杂多变的测量需求。特别是在飞行器姿态测试、叶轮机械流场测试以及风洞实验等高精度要求的场合，对测量设备的性能提出了更高的挑战。因此，微型五孔探针风速仪（WTN MPS Gen2）应运而生，它不仅解决了传统风速仪的诸多不足，更以其独特的五孔探针设计和高精度算法，为气流测量领域带来了革命性的变革。
二、五孔探针风速仪的工作原理

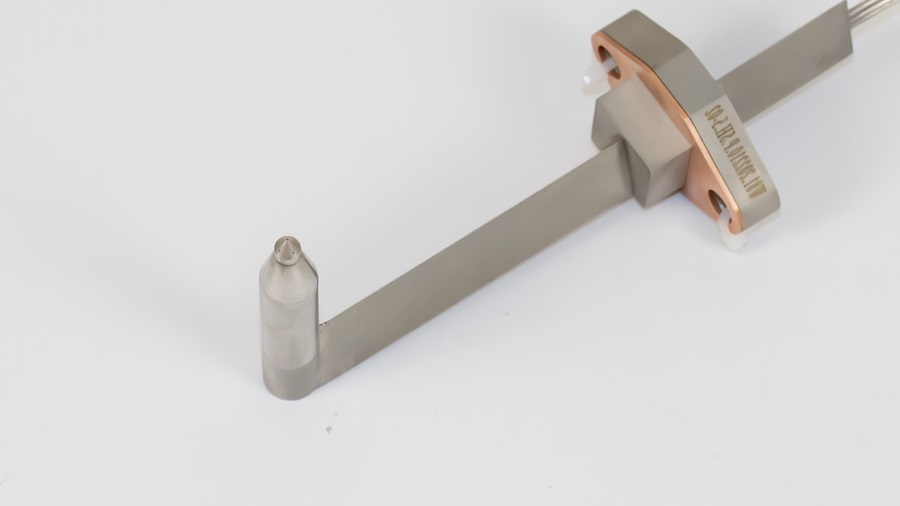

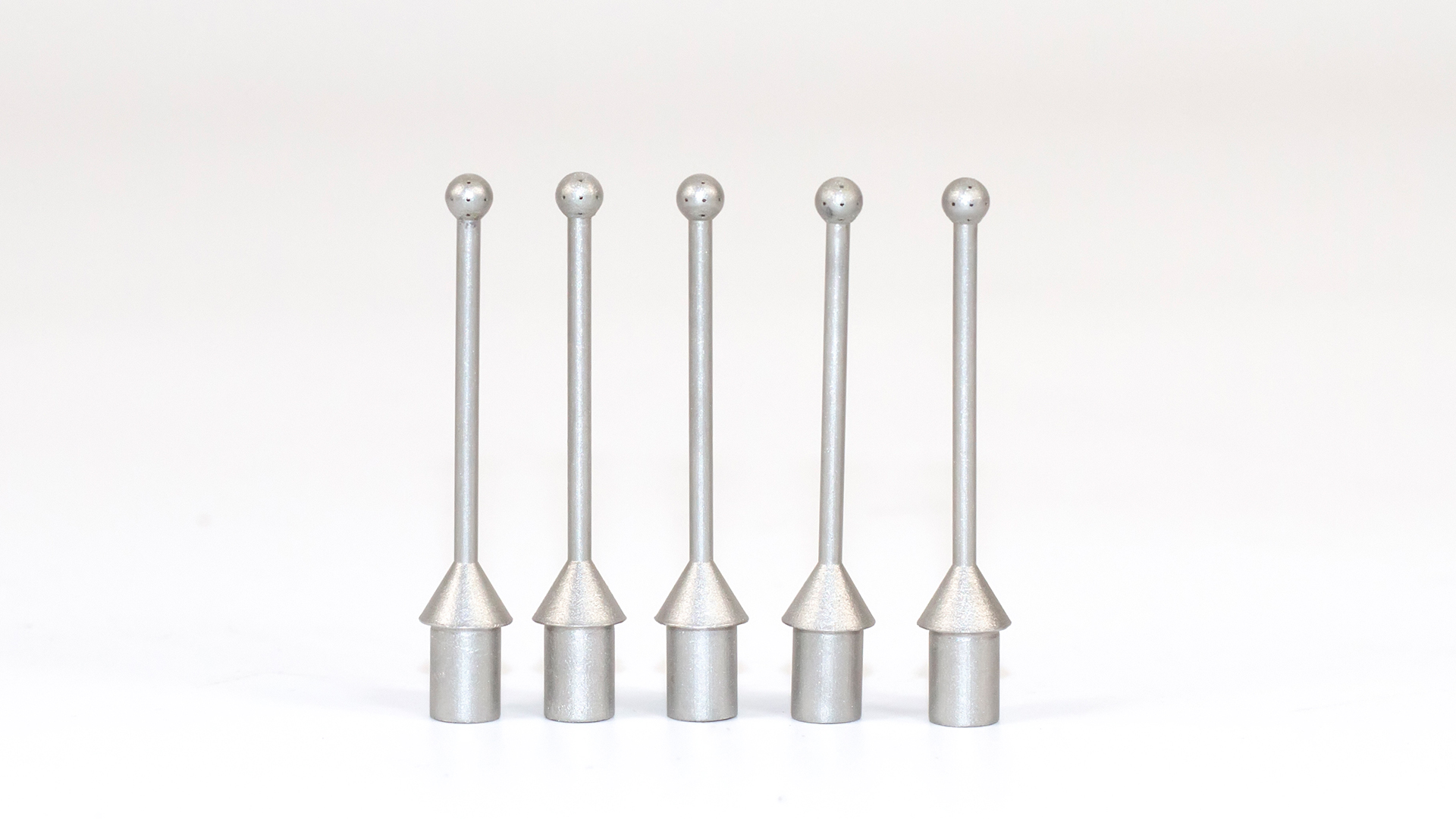

温特纳五孔探针风速仪通过五个精密开孔的探针结构，精准灵敏探测并搜集风场中各个方向的风速信息，处于不同的空间坐标的五个探针，能同时捕捉到三维空间内的风速变化，相较于传统的单点或双点测量技术，提供了更高的空间解析精度，减少了由风向波动引起的测量误差。
随后，五个探针采集到的数据会被传输至数据采集设备，上传给上位机，在专业的测试软件的分析和计算后，得出风速、流向、总压、静压等多维度的流场信息。温特纳五孔探针风速仪的传感器模块也是设计的重点，5个压力模块、1个大气压力模块以及1个环境温度模块，辅以三轴陀螺仪，能进行对气流多维度参数的同步测量。
在工作中，五孔探针风速仪主要由五个沿轴线均匀分布的测压孔组成，通过测量各孔口处的压力差，结合特定的计算公式，可以实时获取流场的三维速度分量（u、v、w）以及静压值。其独特之处在于：
1.多参数同步测量：一次插入即可同时获得流场的速度矢量和静压信息，全面反映流场状态。
2.适应性强：适用于各种复杂流态，如湍流、旋涡、边界层、分离流等，尤其在非均匀、非定常流场中表现优异。
3.精度高：通过精心设计的探头结构和校准算法，能够实现较高的测量精度，满足科研与工程应用需求。
4.操作简便：相较于传统的热线风速仪、激光多普勒测速仪等设备，五孔探针风速仪操作更为简单，易于在各类实验环境中部署。
温特纳五孔探针风速仪在数据传输方面采用了现代网络技术，支持自适应10/100M以太网连接，使用UDP/IP协议确保数据的快速和稳定传输。这种网络兼容性使得设备能够轻松地融入现有的实验室或工业网络架构中，实现远程监控和集中数据管理。多设备并联的功能更是为大规模流场研究提供了可能，科研团队可以部署网格化的测量网络，以更细粒度的视角观察气流的微观特征。
三、五孔探针风速仪的作用
五孔探针在风洞实验中非常重要，它可以帮助研究人员测量和分析风洞中的气流特性，从而为飞行器或其他物体的空气动力学设计提供依据。
1.测量速度分布
五孔探针能够准确地测量气流中各点的速度分布，这些信息对于飞机、汽车、建筑等物体的空气动力学性能分析至关重要，有助于提高设计和性能。
2.测量压力分布
除了速度，五孔探针还可以测量气流中各点的压力分布。这对于评估气流的压力分布、气流阻力以及气体动力学效应都具有重要意义，在风洞实验中起到了至关重要的作用。
3.提供实验数据
通过五孔探针获取的数据可以为风洞实验提供准确的实验数据，这些数据可用于验证数值模拟计算结果的准确性，从而提高风洞实验的可靠性和科学性。
4.评估气流质量
利用五孔探针测量的数据，工程师和研究人员可以评估气流的质量，包括气流的均匀性、湍流性质以及任何可能存在的非理想气流特性。
5.辅助风洞设计
五孔探针可以辅助风洞的设计和调试，确保风洞的工作状态和测试条件符合实验要求。
四、五孔探针风速仪在复杂流场分析中的具体贡献
1. 揭示流场细节
五孔探针能够在空间上进行定点或扫描测量，揭示流场内部的速度分布、压力梯度、湍流强度等详细信息，有助于深入理解复杂流场的内在结构和动态演化过程。
2. 优化流体设备设计
通过对风扇叶片尾迹、燃烧室喷射流、风力机叶片周围流场等关键区域的精确测量，工程师可以验证数值模拟结果，优化设备几何形状、进气布局、冷却系统等设计，提高设备性能和能效。
3. 保障运行安全
在航空航天领域，五孔探针可用于检测飞行器表面附面层、翼尖涡流、发动机进排气流等复杂流场，提前预警可能引发的气动热问题、颤振风险、推进效率下降等问题，保障飞行安全。
4. 环境监测与评估
在环保、气象等领域，五孔探针可对大气边界层、风力发电场、城市微气候等复杂环境流场进行细致分析，为污染物扩散模型构建、风资源评估、城市通风设计等提供关键数据支持。
5.推动流体力学理论发展
通过五孔探针获取的大量实测数据，科研人员可以验证和完善流体力学理论，探究新的流动现象和控制策略，推动流体力学学科的进步。
五、五孔探针风速仪的应用
1. 飞行器姿态与速度测试
在飞行器设计与测试中，气流的精确测量对于评估飞行性能、优化气动布局至关重要。WTN MPS Gen2凭借其高精度和多功能性，能够实时测量飞行过程中的气流速度、流向、压力等参数，为飞行器的姿态控制和速度优化提供精准数据支持。同时，其小巧的体积和便捷的操作也使得在飞行器上进行现场测量成为可能，大大提高了测试的灵活性和准确性。
2. 叶轮机械流场测试
叶轮机械（如风机、压缩机等）的流场特性复杂多变，对测量设备的性能要求极高。WTN MPS Gen2凭借其高精度和三维流场重建能力，能够深入探究叶轮机械内部的流场结构，揭示流动规律，为叶轮机械的优化设计提供有力支持。同时，其模块化设计和强兼容性也使得在不同叶轮机械上的测试更加灵活和高效。
3. 风洞实验
风洞实验是航空航天、汽车工程等领域中不可或缺的一部分。在风洞实验中，需要模拟真实环境中的气流条件，对模型进行气动性能测试。WTN MPS Gen2凭借其高精度和多功能性，能够在风洞实验中提供全面而准确的测量数据，为模型的优化设计提供有力支持。同时，其便捷的操作和高效的数据采集方式也使得风洞实验的周期大大缩短，提高了实验效率。
六、五孔探针风速仪的维护方法
维护五孔探针风速仪的清洁和性能是确保其准确测量的关键。
1.清洁仪器
每次使用后，使用干燥、柔软的布轻轻擦拭仪器表面和探针，去除灰尘和污垢。避免使用湿布或腐蚀性清洁剂，以免损伤设备。
2.检查探针状况
定期检查探针是否有弯曲、损坏或堵塞。弯曲的探针可能影响测量结果的准确性。损坏或堵塞的探针需要及时修复或清理，使用适当工具如细针或压缩空气进行疏通，同时注意避免对探针造成损伤。
3.存放环境
应将五孔探针风速仪存放在干燥、通风、温度适宜的环境中，避免阳光直射和潮湿，以防电子元件受潮或温度变化影响性能和精度。
4.定期校准
由于长期使用和环境因素，仪器的测量精度可能会降低。因此，应按周期性要求将五孔探针风速仪送至专业机构校准或使用标准设备自行校准，以保持数据的准确性。
5.保护连接线路
检查并确保连接线路无破损、断裂或接触不良，如有损坏应及时更换或维修，以保证测量过程的顺畅。最后，遵循仪器的使用说明书进行操作和维护是至关重要的。不同型号和品牌的五孔探针风速仪可能在结构和性能上存在差异，因此详细了解并严格按照相应的说明书进行操作和维护，可以更好地保障仪器的性能和使用寿命。
七、使用五孔探针风速仪的注意事项
1.安装位置与角度
在安装五孔探针时，应确保探针轴线与风向垂直，避免因倾斜导致测量误差。
探针需深入到流体流场的有效区域，远离边界层和涡旋区，以获得真实的流速信息。
2.预热与校准
使用前，应对风速仪进行充分预热，尤其对于电子式五孔探针，以确保传感器稳定性。
定期进行零点校准和动态标定，确保测量系统的准确性，减小系统漂移带来的误差。
3.操作安全
在高速气流或液体流环境中操作时，务必佩戴防护装备，防止意外伤害。
避免在严苛温度或恶劣环境下长期使用，以免影响探针材质的稳定性和传感器性能。
4.数据采集与处理
数据采集过程中应保持探针的稳定，避免震动带来的测量偏差。
利用配套软件或硬件系统进行实时或后期的数据处理，正确解读和分析测量结果。
5.维护保养
使用后应及时清理探针上的污物，防止堵塞探针孔口影响测量准确性。
存储时，应置于干燥、无尘的环境中，避免探针受损或受潮。
6.专业培训
操作人员需接受专业的培训，了解五孔探针风速仪的工作原理和使用方法，才能确保有效且准确地获取和解读数据。
合理、规范地使用五孔探针风速仪，不仅可以提高工作效率，更能确保获取的风速数据精准可靠，从而为科研实验和工程实践提供有力支持。
八、未来展望
随着科技的不断发展，对气流特性的测量要求也将不断提高。微型五孔探针风速仪作为气流测量领域的佼佼者，其未来发展前景广阔。未来，随着人工智能、大数据等技术的不断融入，五孔探针风速仪有望实现更加智能化、自动化的测量方式，进一步提高测量精度和效率。同时，随着新材料、新工艺的不断涌现，相信温特纳五孔探针风速仪的耐用性和稳定性也将得到进一步提升，更好地满足各种复杂环境下的测量需求。
