温特纳五孔气动探针变马赫数测量方法-三维非线性插值法

2022-04-29

马赫数是由速度与音速比得到的一个相对值,音速在高度、温度、大气密度等不同环境状态下,传播介质不同传播速度也不同,传播介质密度越大音速越大。由于1马赫=1倍音速,所以1马赫的具体速度并没有固定值。马赫数在空气动力学中应用极为广泛,在涡轮机械、汽车、风能、航空航天等流场测试中常用的五孔气动探针使用的算法就离不开对马赫数的研究。五孔气动探针在测量压气机、涡轮叶片后截面的流场时,由于主流区与高损失区马赫数相差较大,单个马赫数特性曲线的五孔气动探针测量数据精度远远达不到要求。


温特纳气动探针


为使五孔气动探针流场测量时可以保障极高的精度,由此,变马赫数三维非线性插值法被研发出来,该方法可以对五孔气动探针进行校准和计算。变马赫数校准,其过程是选定一个范围,对该范围内若干个等间距马赫数进行标定,将标定后的各个马赫数特性曲线相同α、β位置的特性值(K_α, K_β, C_Pt, C_Ps)与马赫数进行拟合,即可得到马赫数与特性值的关系(若干个一元多次函数),再使用非线性插值法便可得到该区间内所有马赫数下的特性曲线。此种方法计算时,五孔气动探针在对应区间内各个马赫数下的特性曲线都可以获得,则继续利用上次计算得到马赫数继续插值计算不断振荡逼近真实值,直到达到一定精度为止。

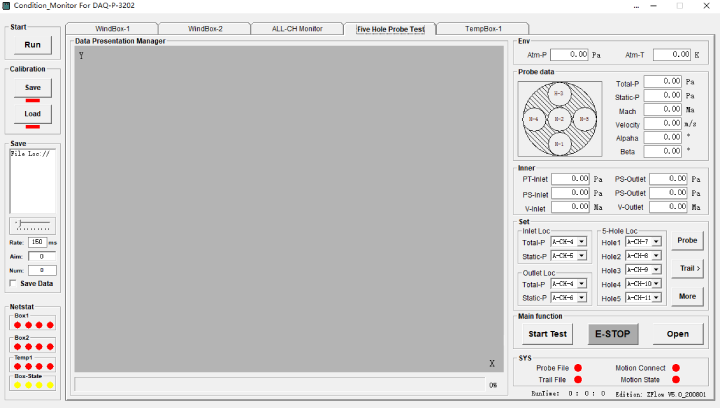

大连温特纳科技有限公司(以下简称“温特纳”)在此基础上创新算法,自主研发五孔气动探针流场测量软件开发-变马赫数三维非对向先线性插值计算方法,其在流场测控中可获得更高精度的数值。该软件系统同温特纳电子压力扫描阀配套使用,在使用五孔气动探针进行流场测量时,可同步得出所需系数,无需人工再次计算,极大的减少了工作量避免了计算时出现误算。而且,WINDTUNER1604电子压力扫描阀数据采集卡拥有较高的采集精准性,压力量程最高850psid(5860 kPa),内部调零,支持软件触发、硬件触发数据采集,抗冲击、抗振动、抗噪声,最大可测量1.6Ma(马赫)的流场情况,测试温度最高可达1500K。欢迎您咨询并选购温特纳,我们将以无忧服务回报您的信任!
