温特纳流场测量研究院:气动三孔、五孔、七孔探针测试范围有何不同?

2022-01-10

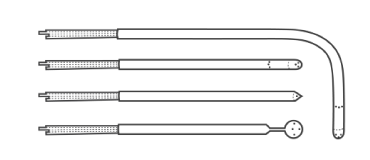

气动三孔、五孔、七孔探针都是流场测量中使用的技术,是根据外观探头处孔数来命名的,且孔数越多测量的流动角度越大。三孔探针常用于平稳的二维流场测量,测量流体范围一般为±18°内。五孔探针是应用于三维流场测量的,跟三孔探针对比来说,其测量的角度更大,理论上测量范围可达到±40°,大连温特纳科技有限公司(以下简称“温特纳”)为了保证测量数值精确度,气动探针校准五孔探针角度范围是±30°。气动七孔探针的成功研制大大扩大了探针流场测量角度并能保证了测量精度,气动七孔探针可以满足分离区、大迎角的测量。七孔探针使用测量环境不同,其测量范围也有一定不同,在高亚声速的测量环境中,其测量范围可达到65°;在低亚声速的测量环境中,测量范围可以达到75°。虽然七孔探针测量范围大,但是七孔气动探针校准过程校复杂、使用困难,在实际流场测控中极少使用,目前较为常用的流场测量技术是五孔探针。温特纳五孔探针成本相对低,使用方法简单、方便出行携带、对测量环境求较低,欢迎有流场测试需求的客户选择温特纳。

大连温特纳

关键词:气动探针校准-气动三孔、五孔、七孔探针-流场测量
